MĚŘENÍ TORZNÍ PRUŽINY
Pokud je to možné, vytiskněte si tento návod. S tímto papírem a centimetrem jděte ke dveřím (garážovým vratům). Proveďte všechny 4 kroky, abyste nám mohli sdělit výsledky měření.
Krok 1:

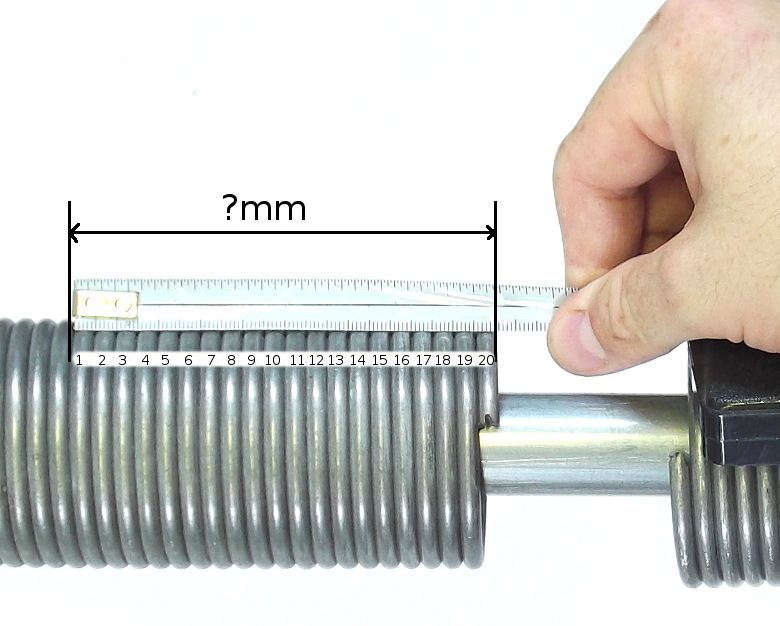

Změřte 20 závitů v místě přerušení. Zapište si, kolik milimetrů jste naměřili.
Naměřené číslo nezaokrouhlujte! Ani nahoru, ani dolů, protože se může jednat o pružinu v americkém rozměru.
Jinými slovy, při měření nemusí vyjít kulaté číslo.
Z tohoto čísla budeme schopni velmi přesně vypočítat tloušťku drátu pružiny!
Krok 2:
Spočítejte, z kolika závitů/kruhů se skládá celá pružina. Zapište si tento počet.
Z toho dokážeme velmi přesně vypočítat délku pružiny.
NIKDY nepřičítejte konce (oko, kužel) k délce pružiny!
Počítáme pouze řady/kruhy vedle sebe.
Krok 3:

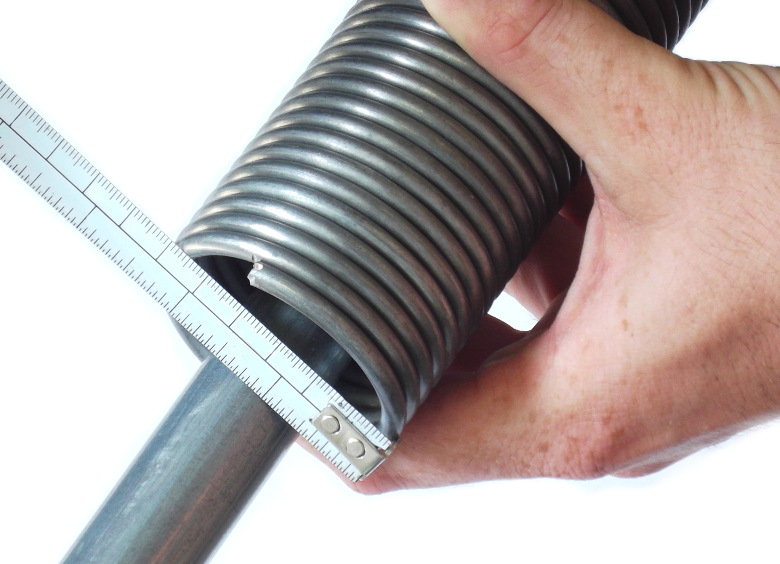

Změřte vnější průměr. Zapište si, kolik milimetrů jste naměřili. (Naměřené číslo nezaokrouhlujte! Ani nahoru, ani dolů, protože se může jednat o pružinu v americkém rozměru. Jinými slovy, při měření nemusí vyjít kulaté číslo.)
Krok 4:

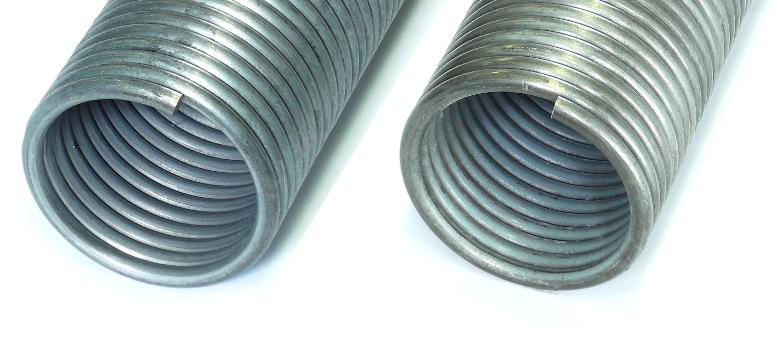

Podívejte se na svou pružinu v místě přerušení. Porovnejte ji s obrázky. Zapište si, zda jde o levé nebo pravé vinutí pružiny.
Levé vinutí
Pravé vinutí
Pokud se během měření někde zaseknete nebo budete mít dotaz, napište e-mail.
