771 - 1 pár tažných pružin pro sekční garážová vrata Hörmann

Informace o montáži

Po nákupu, před montáží

Pokud je to možné, nepoužívejte garážová vrata Hörmann, dokud nebudou namontovány nové pružiny. Pokud vrata potřebujete používat, nahraďte funkci prasklé pružiny ručně. Když pohybujete vraty pomocí pohonu, zároveň jim pomáhejte rukou. Stůjte na straně vrat, kde je prasklých více pružin. Pokud je na obou stranách vrat prasklý stejný počet pružin, stůjte uprostřed vrat. Při zavírání musíte vrata také trochu nadlehčovat rukou. Protože vrata už nemůžete rukou zvedat tak, jak to dříve dělala prasklá pružina, pohon se bude často zastavovat a občas vrata znovu otevře.
Pokud pohon vrata znovu otevře, při zvedání pomáhejte méně. Pokud se pohon při otevírání zastaví, pomáhejte zvedat vrata více.

Během montáže

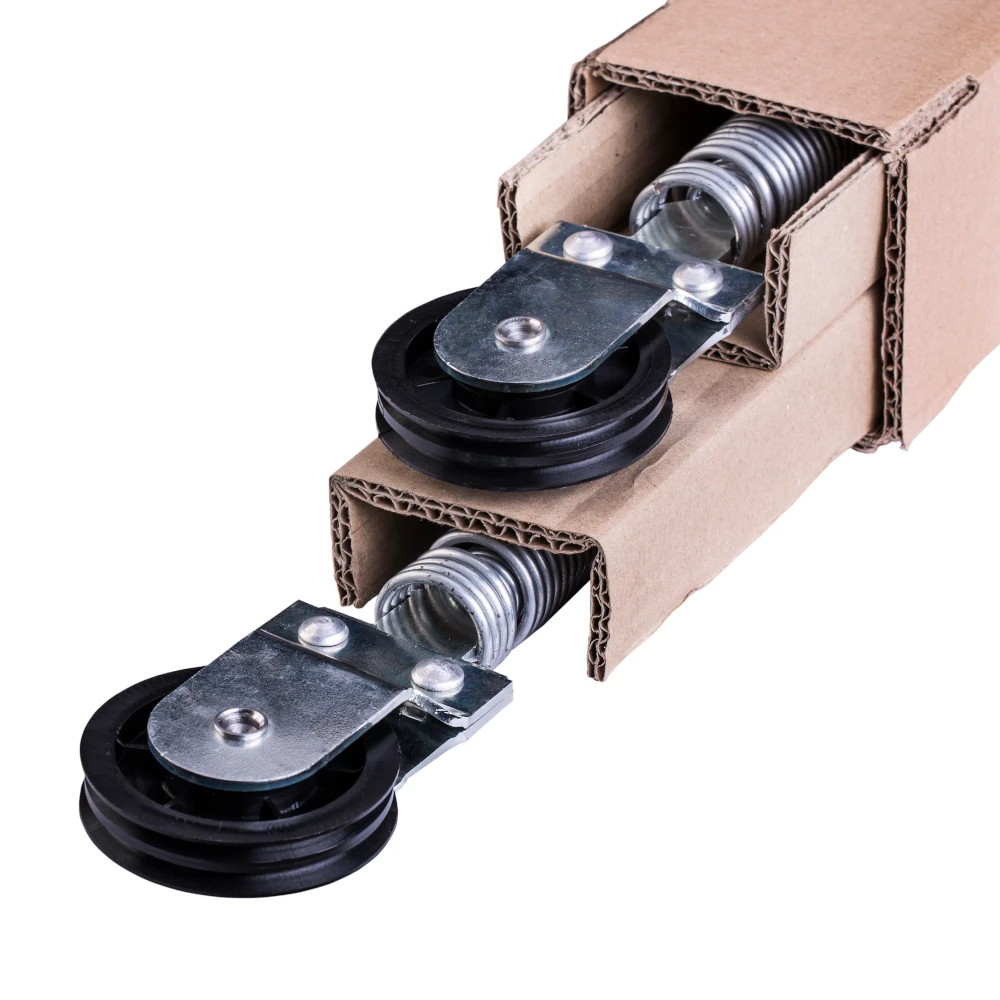

Uschovejte obal pro případ, že byste z nějakého důvodu museli produkt poslat zpět.
Pokud je na balíku faktura, uschovejte si ji, protože ji můžete potřebovat například při řešení záruky.

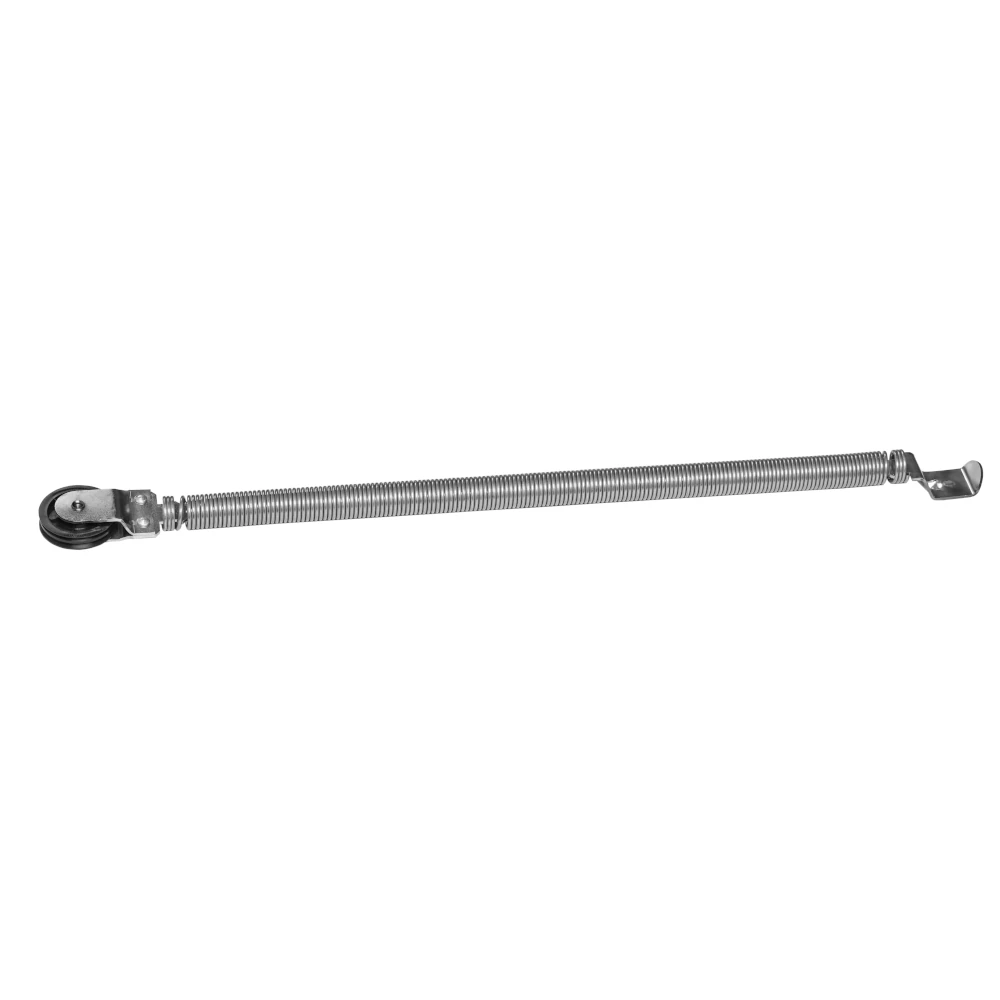

Je možné, že se nová pružina 771 bude zdát kratší. Rozdíl 1–2 cm mezi pružinami může být, ale většinou se nové pružiny jen zdají kratší, protože staré pružiny jsou vytahané a už se nemohou vrátit do původního tvaru.

Pozor! Nebezpečí úrazu!

Náhradní díly do garážových vrat Hörmann by měl vyměňovat pouze opravář garážových vrat.
Pokud sdílíme jakékoli tipy k montáži, nenahrazují bezpečnostní materiály a pokyny pro prevenci pracovních úrazů. Musíte znát a dodržovat všechna pravidla platná ve vaší zemi. Pokud by naše tipy byly v rozporu s bezpečnostními předpisy vaší země, ignorujte je. Směrnicí jsou pravidla vaší země, ne naše tipy.

Pružinu montujte pouze při otevřených garážových vratech. Pokud jsou vrata zavřená, pružina je napnutá a je to velmi nebezpečné.
Při montáži odstraňujte vždy jen jednu pružinu a novou ihned namontujte. Potom udělejte totéž s druhou pružinou. Nemontujte pružiny na obou stranách najednou.

Co potřebujete k montáži / demontáži pružin?

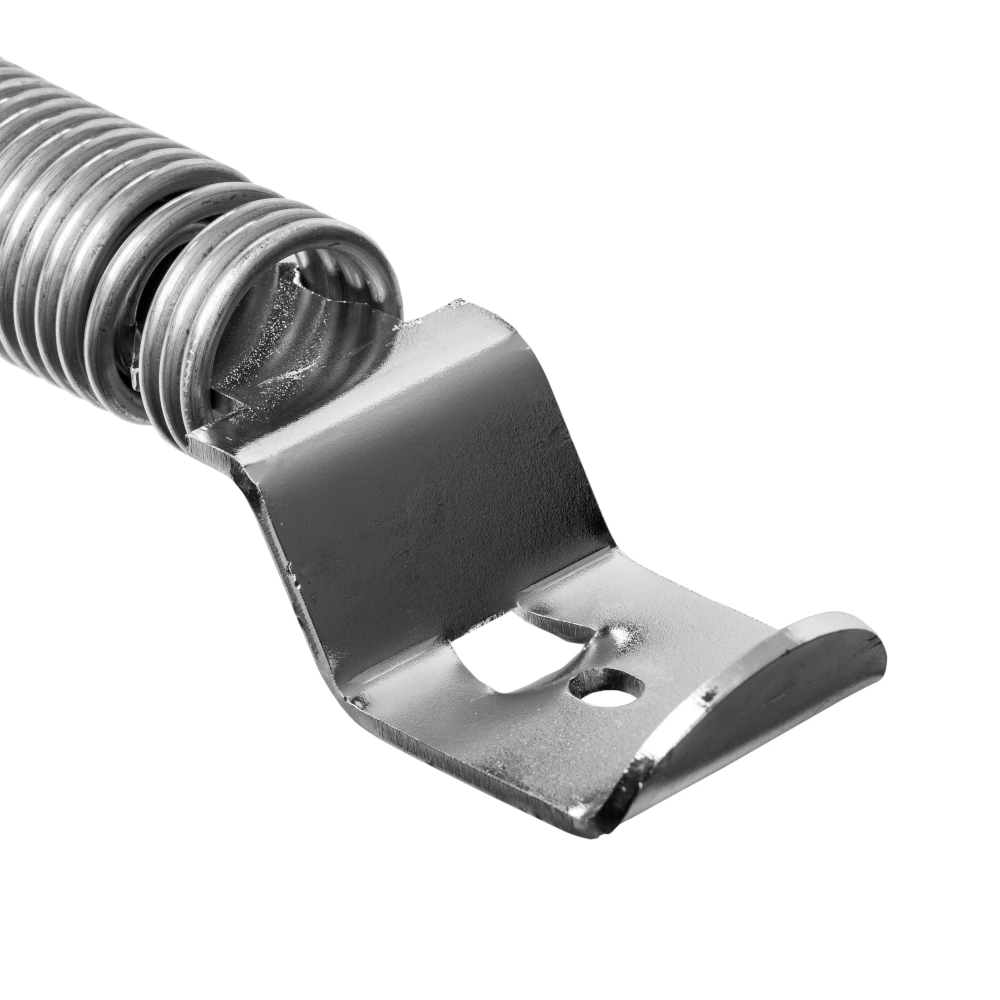

Pružinu nesmíte montovat sami. Úkol druhé osoby: hlídat, aby garážová vrata zůstala otevřená a nespadla, zatímco vy (nebo jiná osoba) montujete pružinu. Pokud je na garážových vratech pohon, otevřete vrata pohonem a vytáhněte zástrčku pohonu ze zásuvky. Nepoužívejte nouzové odjištění pohonu. Pohon tak může pomoci zabránit pádu vrat během montáže. Po zavěšení pružiny nezapomeňte utáhnout upevňovací šroub na spodní části pružiny.

Montáž pružiny Hörmann 771.

Zavěste pružiny na obou stranách ve stejné výšce. Nezavěšujte pružiny v různých výškách, protože vaše garážová vrata budou táhnout na jednu stranu a nebudou fungovat správně. Pokud nezavěsíte konec pružin na obou stranách vrat do stejné výšky, bude se zbytečně obrušovat kladka. Garážová vrata se proto porouchají dříve.

Napnutí pružiny musíte zkontrolovat tak, že odpojíte pohon garážových vrat a vrata budete otevírat ručně. Otevřete vrata ručně asi do výšky 1 metru. Pokud vrata začnou vlastní vahou klesat, pružinu více napněte. Pokud se vrata začnou zvedat nahoru, sílu pružiny zeslabte, zavěste ji výš. Ocelové lanko musí být vždy napnuté. I když jsou vrata zcela otevřená, lanko musí zůstat stále napnuté. Jinak lanko vyskočí z kladky a zasekne se vedle ní. Tím se garážová vrata stanou nefunkčními.

Nová pružina 771 není silnější než stará pružina 771, jen tak vypadá. Stará pružina je oslabená. Proto nová pružina vypadá silnější. Novou pružinu nemusíte vždy zavěsit přesně do stejného místa, kde byla zavěšena stará pružina. U širokých a nízkých vrat Hörmann se vzácně stává, že je pružina stále příliš silná i při zavěšení v nejvyšší poloze. Je to proto, že máte nízká a těžká garážová vrata. V takovém případě s tím nic neuděláte. Musíte tuto silnou pružinu používat takto a časem zeslábne natolik, že budou vrata fungovat správně. To se může stát i s originální pružinou, protože naše pružina není silnější než originální.

Po montáži bude nová náhradní pružina při prvních 1–3 otevřeních a zavřeních cvakat. Tyto zvuky jsou při zkušebním otevírání a zavírání normální.

Pokud i po 3 zkušebních otevřeních stále slyšíte cvakání, přidržte pružinu a jednu z koncových desek pružiny a lehce s nimi pootočte. Dávejte pozor, aby hlava pružiny zůstala na svém místě a při pohybu se nezachytávala o vrata.

Pokud cvakání uslyšíte jen několikrát, zkontrolujte, zda se pružina někde nedotýká garážových vrat.

Po výměně pružiny byste měli vždy resetovat pohon garážových vrat (motor) a znovu ho naučit koncové polohy. (I když máte vrata Hörmann nebo jinou značku.) Důvod je ten, že pohon zná jen vaši starou vytahanou pružinu a neví, že byla pružina vyměněna.
Tento krok je u každého pohonu garážových vrat jiný. Vyhledejte návod k pohonu. Bez návodu ho nespouštějte. Pokud na internetu návod nenajdete, vyfoťte pohon garážových vrat a výrobní štítek pohonu a pošlete nám je. Naši kolegové se pokusí poslat správný návod k použití.

Pokud jste provedli výše uvedené kroky, stojí za to udělat teď malou údržbu garážových vrat. Zkontrolujte, zda se kolečka snadno otáčejí. Když jsou vrata zavřená, kolečko by nemělo být pod napětím. Pokud jím nemůžete otočit, povolte ho. Nalijte olej do mazacího otvoru v ose kolečka. (Pouze do kolečka. Nelijte olej do ložiskové kladky u pružiny.) Promažte závěsy.
Otřete kolejnice hadrem. Kolejnice se nesmí mazat olejem ani jinými přípravky!!! Pokud je v kolejnici nečistota, kterou nelze odstranit, použijte čisticí prostředek, který nečistotu rozpustí, ale nepoškodí zinkový povrch. Přečtěte si návod k čisticímu prostředku.

Po montáži

Poté, co namontujete pružinu 771 na svá garážová vrata Hörmann a vše funguje dobře, po 1–2 měsících zkontrolujte sílu pružiny ručním pohybem vrat. Pružina mohla zeslábnout, takže ji budete muset trochu více napnout. Tento postup opakujte jednou ročně a pružinu případně seřiďte. Tím chráníte pohon garážových vrat.

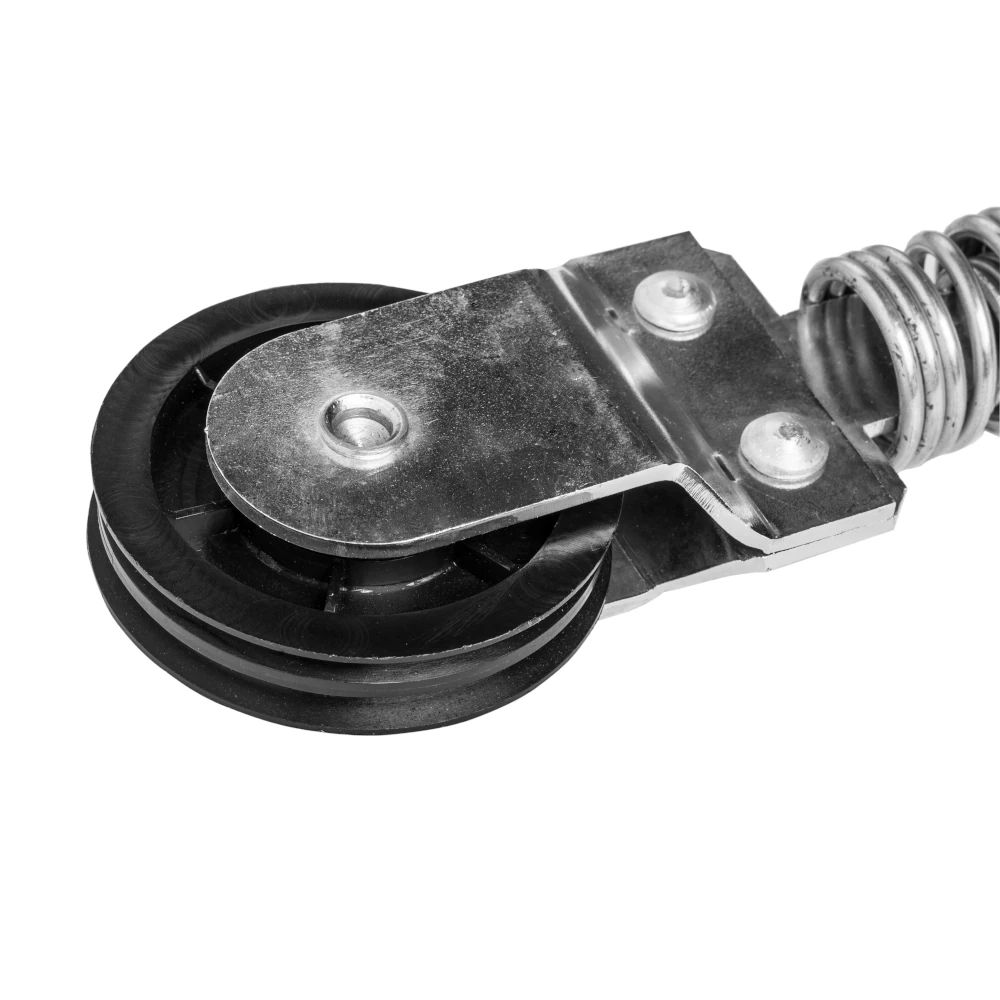

Kladka pružiny Hörmann 771 nevyžaduje olej ani žádnou údržbu. Ale garážová vrata Hörmann ano. Provádějte pravidelnou údržbu.

Pokud zvolíte správný produkt, správně ho namontujete a budete provádět pravidelnou údržbu, mohou garážová vrata Hörmann fungovat dobře i po mnoho let.

Pokud narazíte na jakýkoli problém při převzetí produktu, během montáže nebo při údržbě, napište nám co nejdříve a náš technický tým se pokusí pomoci.
Je lepší vyřešit problém, dokud je ještě malý (stačí drobné seřízení nebo úprava), než spěchat s řešením velkého problému, protože náklady budou vyšší.

Obecný popis prasknutí pružiny

Pokud jste z garáže slyšeli ránu nebo se garážová vrata neotevírají, pravděpodobně je prasklá pružina, která má vrata zvedat.

Pro identifikaci pružiny je nejprve potřeba zjistit značku garážových vrat.
Tuto informaci najdete na výrobním štítku garážových vrat.
Někdy na výrobním štítku najdete i typové číslo pružiny nebo její rozměry.
U značky Hörmann tam někdy najdete typové číslo.
Pokud typové číslo na výrobním štítku nenajdete, musíte zkontrolovat typové číslo přímo na pružině.
Existují značkové pružiny (například u garážových vrat Hörmann), kde je typové číslo uvedeno.
Typové číslo je buď vyraženo na konci pružiny, nebo je na štítku pružiny.
(To se často stává u garážových vrat značky Hörmann.)

Pokud vůbec nevidíte modelové číslo ani na výrobním štítku, ani na pružině, jsou potřeba následující údaje o vratech:

• fotografie výrobního štítku
• šířka garážových vrat v milimetrech
• výška garážových vrat v milimetrech.
